配電柜（箱）分動力配電柜（箱）和照明配電柜（箱）、計量柜（箱），是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

    主要開關柜類型：

    低壓開關柜有GGD、GCK、GCS、MNS、XLL2低壓配電箱和XGM低壓照明箱。

    主要區別：

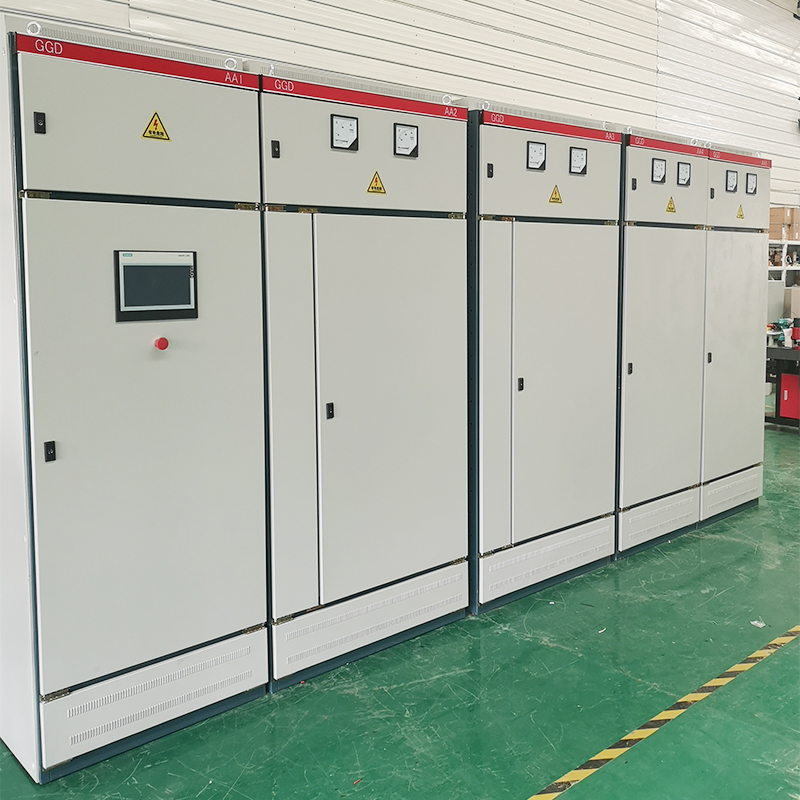

    GGD是固定式，GCK、GCS、MNS是抽屜柜。GCK和GCS、MNS柜抽屜推進機構不同；

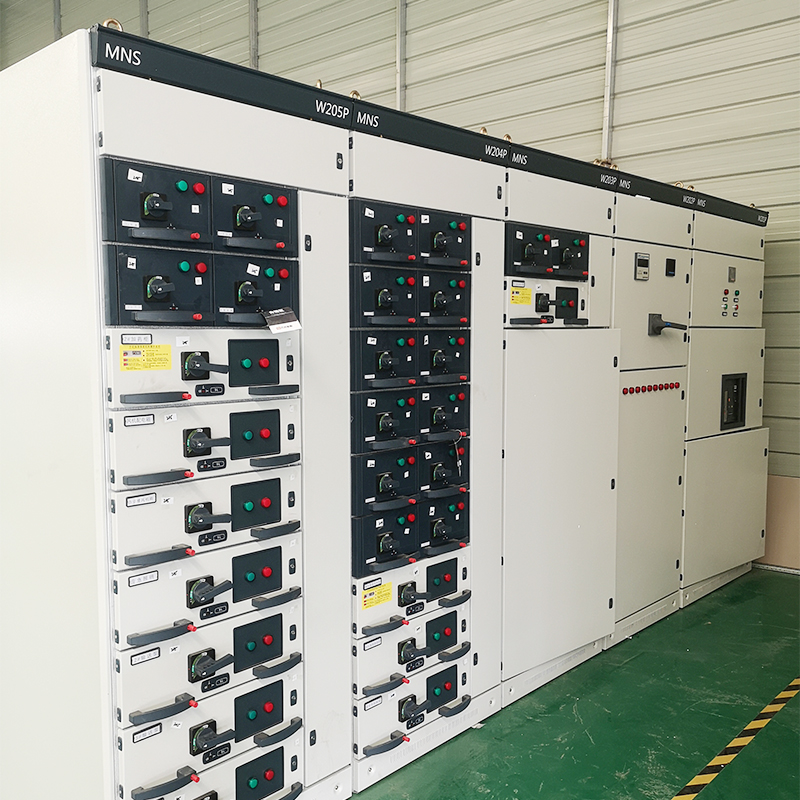

    GCS和MNS柜最主要的區別是GCS柜只能做單面操作柜，柜深800mm，MNS柜可以做雙面操作柜，柜深1000mm。

    優缺點：

    抽出式柜（GCK、GCS、MNS）較省地方，維護方便，出線路多，但造價貴；

    固定式柜（GGD）相對出線回路少，占地較大（如果地方小做不了固定柜的建議該做抽屜柜）。

    安裝

    配電板(箱)安裝要求是：配電板(箱)應用不可燃材料制作；觸電危險性小的生產場所和辦公室，可安裝開啟式的配電板；在觸電危險性大或作業環境較差的加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房等場所，應安裝封閉式箱柜；在有導電性粉塵或產生易燃易爆氣體的危險作業場所，必須安裝密閉式或防爆型的電氣設施；配電板(箱)各電氣元件、儀表、開關和線路應排列整齊，安裝牢固，操作方便。落地安裝的板(箱)底面應高出地面5~10mm；操作手柄中心高度一般為1.2～1.5m；板(箱)前方0.8～1.2m的范圍內無障礙物；保護線連接可靠；板(箱)以外不得有裸帶電體外露；必須裝設在板(箱)外表面或配電板上的電氣元件，必須有可靠的屏護[。
