軸承內部結構

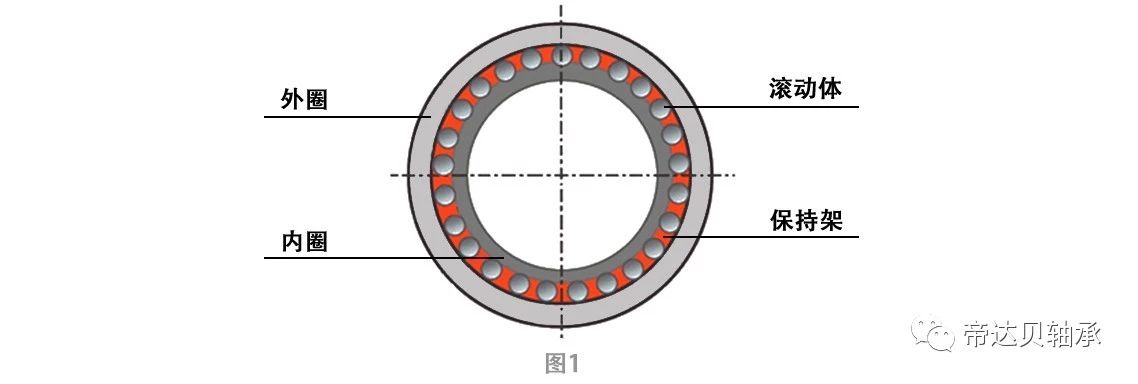

• 軸承內部一般由內圈、外圈、滾動體和保持架組成 —— 通常稱為四大件，如下圖1；

• 對于密封軸承，再加上潤滑劑和密封圈（或防塵蓋）—— 又稱六大件。

 軸承工作狀況

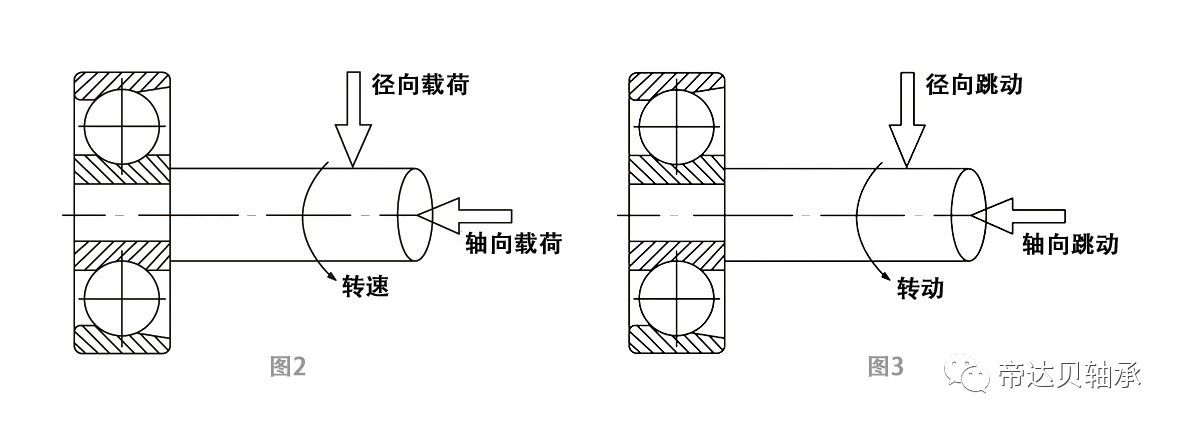

• 軸承在工作（按一定的轉速轉動）時，具有承受徑向載荷或軸向載荷的能力，如下圖2；

• 軸承按一定的轉速轉動時，會產生徑向跳動或軸向跳動，如下圖3。


• 根據軸承使用的工作狀況來選用不同類型的軸承，才能更好的發揮軸承的功能，并延長軸承的使用壽命。選用軸承需考慮的因素有：徑向載荷、軸向載荷、轉速要求、徑向跳動、軸向跳動、工作溫度、噪音要求、潤滑狀況。

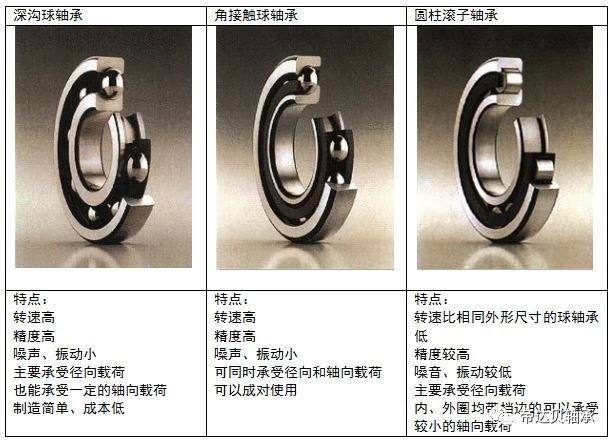

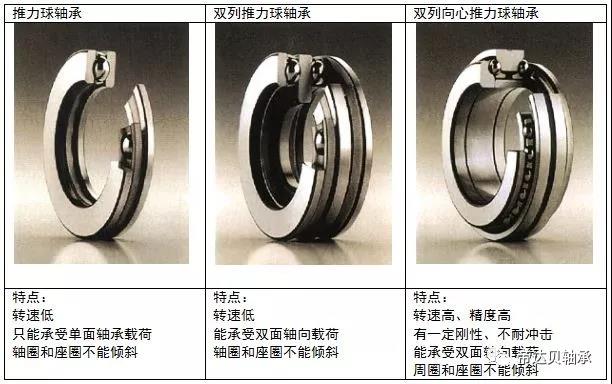

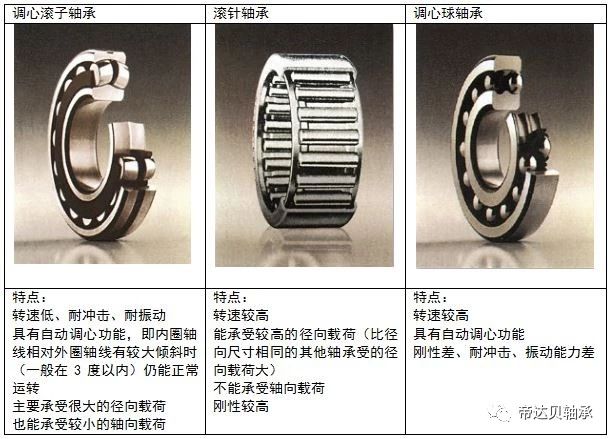

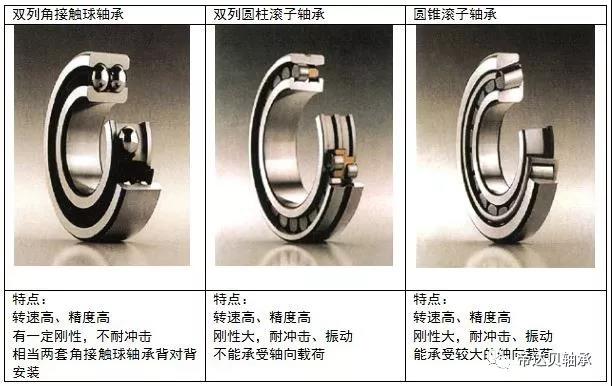

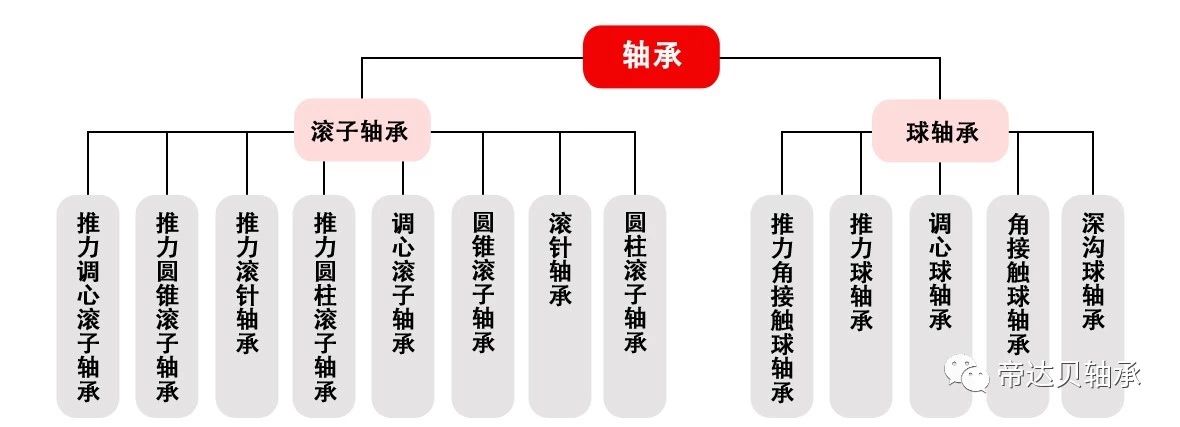

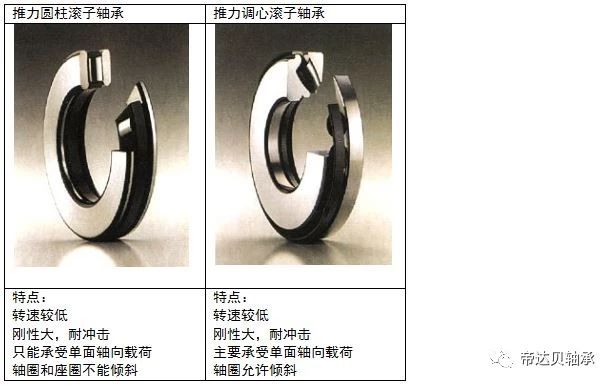

 軸承分類

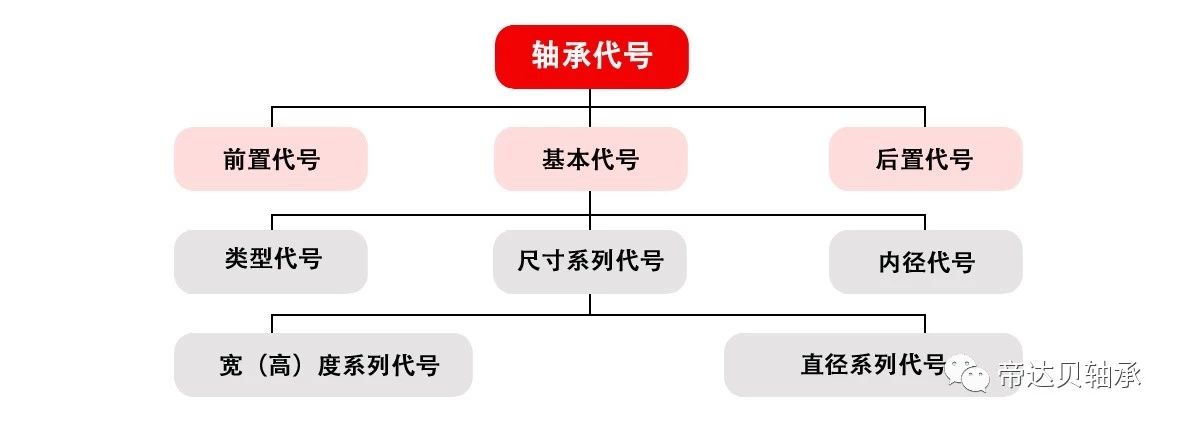

軸承代號

• 基本代號

基本代號：表示軸承的基本類型、結構與尺寸，是軸承代號的基礎。

基本代號由類型代號、尺寸系列代號和內徑代號三部分組成。

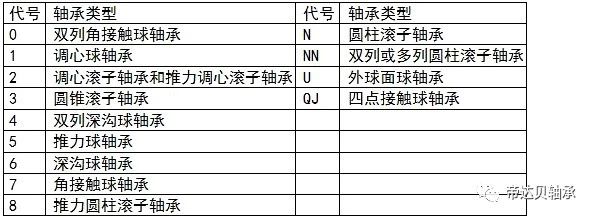

1. 類型代號

用阿拉伯?dāng)?shù)字（以下簡稱數字）或大寫拉丁字母（以下簡稱字母）表示。

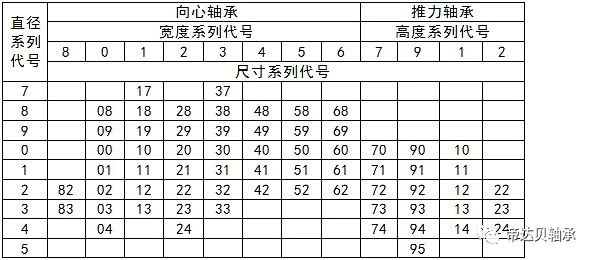

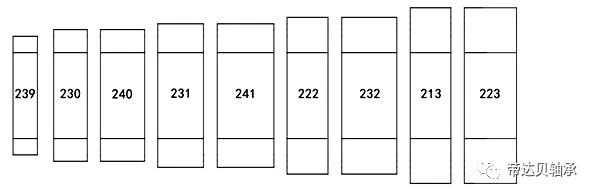

2. 尺寸系列代號

尺寸系列代號：由軸承的寬（高）度系列代號和直徑系列代號組成，用數字表示。

型代號+尺寸系列代號

3. 內徑代號

內徑代號：表示軸承公稱內徑尺寸大小，用數字表示。
